Entformung verbessern
Eine angepasste Topografie kann die effektive Kontaktfläche zwischen Kunststoff und Stahl reduzieren.
Auf einen Blick
Weniger Kontakt. Leichter entformen.
Beläge beeinflussen
Mikro- und Nanostruktur werden passend zur Material- und Prozesskombination eingestellt.
Ohne Fremdschicht
Die chemische Zusammensetzung der Werkzeugoberfläche bleibt unverändert.
Hochglanztauglich
Auch Varianten für optisch sensible Bauteile sind möglich.
Besonders relevant bei
- Hohe Entformungskräfte
- Wiederkehrende Belagsbildung
- Beschichtungen sind kritisch
- Vorbereitung einer Funktionsschicht
Wirkprinzip & Anwendung
Die Technik dahinter.
01Kontaktfläche und AdhäsionDie effektive Kontaktfläche kann gezielt reduziert werden.
Bei hochglatten oder sehr gleichmäßigen Oberflächen kann die reale Kontaktfläche zwischen Kunststoff und Stahl besonders groß sein. Die Adhäsionskräfte steigen und die Entformung wird erschwert.
Eine angepasste Topografie im Mikro- und Nanometerbereich reduziert die effektive Kontaktfläche und kann dadurch Entformung, Belagsverhalten und Prozessstabilität beeinflussen, ohne die Bauteilgeometrie zu verändern.
02Mechanische Modifikation ohne BeschichtungDie Oberflächenchemie bleibt unverändert.
Die Nanostrukturierung verändert die feinste Oberflächenstruktur mechanisch. Es wird keine Fremdschicht aufgetragen; die chemische Zusammensetzung der Werkzeugoberfläche bleibt unverändert.
Das ist besonders relevant, wenn Beschichtungen kritisch betrachtet werden oder regulatorische Anforderungen eine Rolle spielen. Die Einstellung richtet sich nach Kunststoff, Viskosität, Geometrie und optischer Anforderung; hochglanztaugliche Varianten sind möglich.
- Mikro- und Nanometerbereich
- Keine zusätzliche Schicht
- Individuelle Einstellung
- Als Vorbereitung für Funktionsbeschichtungen einsetzbar

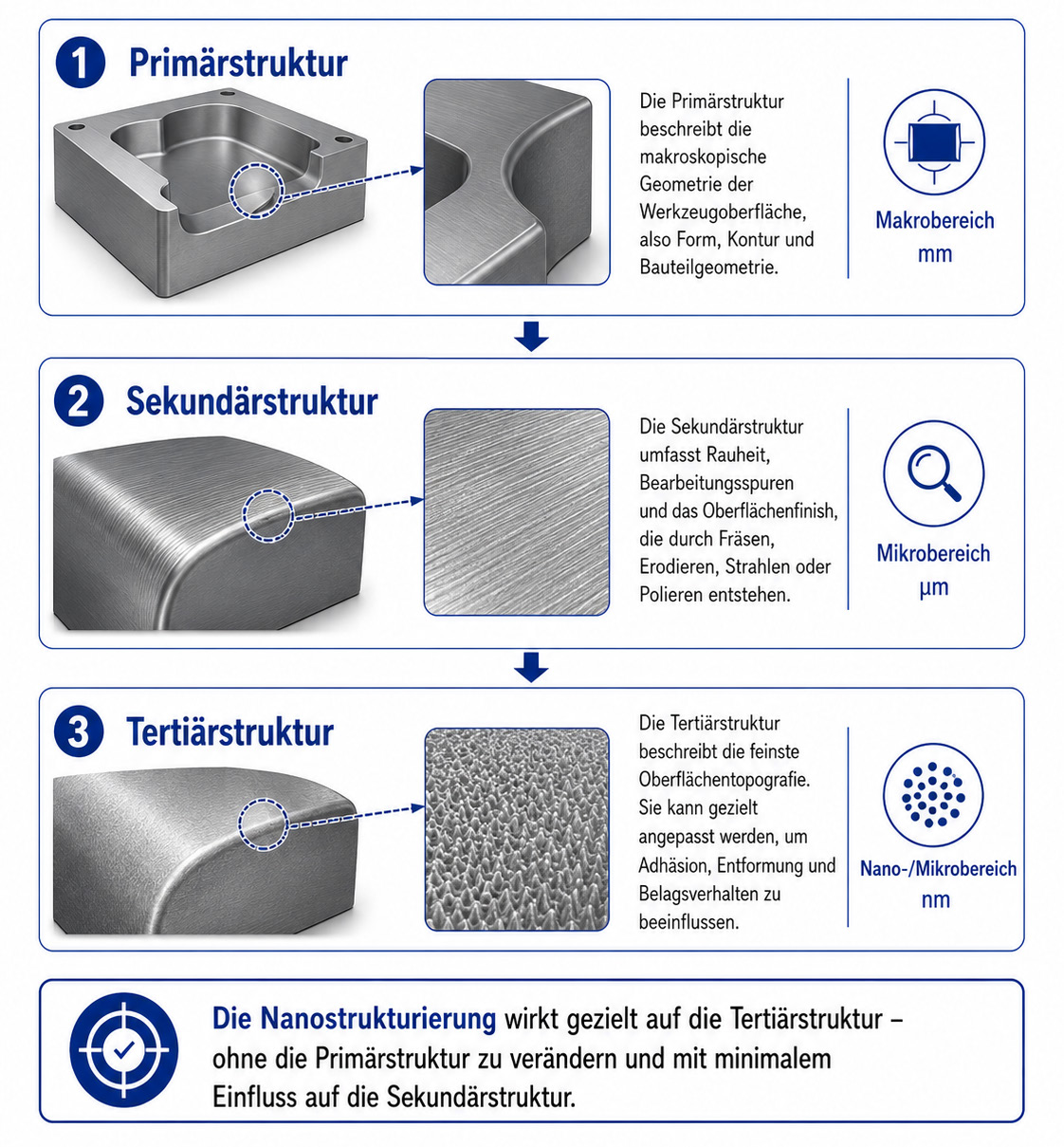

03Drei StrukturebenenForm, Finish und Nanostruktur haben unterschiedliche Aufgaben.
Die Primärstruktur beschreibt Form, Kontur und Bauteilgeometrie im Makrobereich. Die Sekundärstruktur umfasst Rauheit, Bearbeitungsspuren und Finish im Mikrometerbereich.
Die Nanostrukturierung setzt gezielt an der Tertiärstruktur an. Sie beeinflusst Adhäsion, Entformung und Belagsverhalten, ohne die Primärstruktur zu verändern und mit minimalem Einfluss auf die Sekundärstruktur.
04Messbarer Einfluss auf die EntformungNanostruktur 10L und Hochglanzpolitur im PP-Vergleich.
Der dargestellte Messvergleich zwischen einer hochglanzpolierten Oberfläche und der Nanostruktur 10L zeigt für das geprüfte PP-Material eine deutlich geringere Entformungskraft; ausgewiesen werden bis zu 50 Prozent weniger Kraft.
Mikroskopische und dreidimensionale Darstellungen machen die eingestellte Oberflächentopografie nachvollziehbar.
05Technische Einordnung für Ihre AnwendungWann kommt das Verfahren infrage?
Die feinste Struktur beeinflusst den Kontakt.
Zwischen Kunststoff und Werkzeug entsteht eine direkte Grenzfläche. Ihre Topografie, Oberflächenenergie und Polarität beeinflussen, wie stark Material anhaftet und wie es sich entformen lässt.
- Ohne Fremdschicht
Die chemische Zusammensetzung der Werkzeugoberfläche bleibt unverändert.
- Auf den Kunststoff abgestimmt
Die Struktur wird mit Blick auf Kunststoff, Viskosität, Bauteilgeometrie und optische Anforderungen ausgewählt.
- Einzeln oder kombiniert
Nanostrukturierung kann allein eingesetzt oder als Vorbereitung für eine dünne Funktionsschicht genutzt werden.
Wenn Anhaftung, Entformung oder Belagsbildung durch die Wechselwirkung zwischen Kunststoff und Werkzeugoberfläche beeinflusst werden. Hochglanztaugliche Varianten sind möglich, wenn die optische Bauteilqualität erhalten bleiben soll.
Für die Auswahl zählen Kunststoff, Werkzeugwerkstoff, Geometrie, Temperatur, mechanische Belastung, Reinigungsbedingungen und die gewünschte Funktion.
Ihre Anwendung
Was soll Ihre Oberfläche leisten?
Werkzeugkomponente, Kunststoff und Herausforderung – damit beginnt die gemeinsame Einordnung.
